产品概述
H142X液压水位控制阀是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设值时，浮球阀打开，活塞上腔室压力降低，活塞上下形成压盖，在此压差作用下阀瓣打开进行供水作业，当水位上升到预设高度时，浮球阀关闭，活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此反复自动控制液面在设定高度，实现自动供水功能。

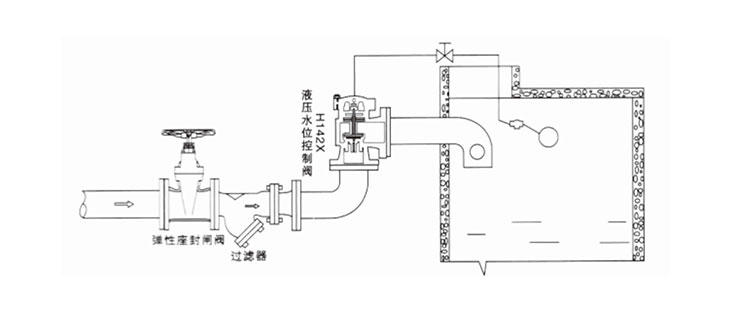

安装示意图
主要技术参数
| 压力等级 | PN6 |
| 最高工作压力 | 0.6MPa |
| 阀座试验压力 | 0.66MPa |
| 阀体试验压力 | 1.5MPa |
| 法兰压力等级 | PN10 |
主要零部件材料
| 零件名称 | 材料 | 零件名称 | 材料 |
| 阀体 | 铸铁 | 膜片 | 强化尼龙+NBR |
| 阀盖 | 铸铁 | 膜片 | 不锈钢 |

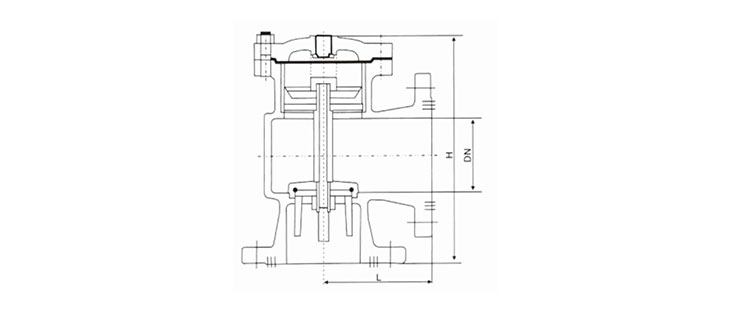

主要连接外形尺寸
| 公称通径DN(mm) | L | H |
| 40 | 107 | 235 |
| 50 | 115 | 243 |
| 65 | 125 | 258 |
| 80 | 135 | 280 |
| 100 | 146 | 307 |
| 125 | 165 | 358 |
| 150 | 180 | 400 |
| 200 | 215 | 490 |
| 250 | 255 | 576 |
| 300 | 285 | 663 |
| 350 | 325 | 750 |
