产品概述
900X紧急关闭阀由主阀、针阀、导阀、压力表以及接管等其他管件组成。是一种用于消防用水与生活用水并联的供水系统中,用来调配供水方向的阀门。当火灾发生时,消防急需大量用水,900X紧急关闭阀立即切断生活用水,确保足够的消防用水;当消防停止用水压力减小时,阀门自动打开,呈常开状态,恢复生活供水。
其工作原理:当主阀进出口压力低于导阀设定的压力时,导阀此时处于开通状态,主阀上盖腔内压力与主阀出口压力相等,进口与出口存在压差,水流经阀口由出口流出。当消防泵启动,或变频泵压力升高,超过导阀设定压力时,由主阀进口通向导阀控制管压力升高,作用在弹簧上的压力增大,向下压紧,带动阀芯下移,使导阀关闭,此时主阀进口压力通过节流阀不断补充到主阀阀盖上腔,因阀瓣受到向下的压力大于向上的推力,主阀关闭。该阀使系统无须另设专门的消防单独供水管网,大大地节约了建设成本和用水量。阀门控制灵敏度高,安全可靠,调试简便,使用寿命长,用于生活供水和消防供水并联供水系统中。
安装示意图

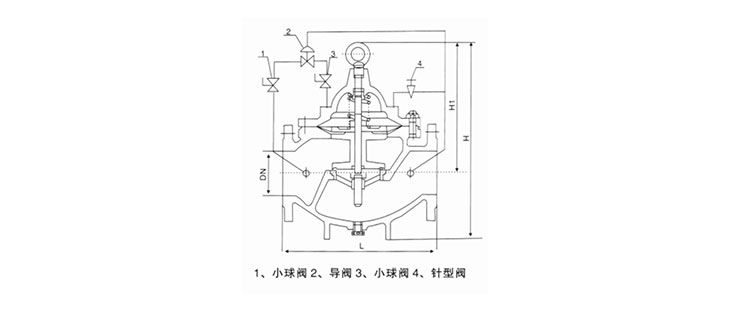

主要连接外形尺寸
公称通径 DN(mm) | 尺寸(mm) | ||||
L | H1 | H | F1 | F | |
50 | 200 | 278 | 395 | 155 | 330 |
65 | 220 | 298 | 405 | 165 | 350 |
80 | 240 | 313 | 430 | 175 | 365 |
100 | 265 | 350 | 510 | 195 | 410 |
125 | 290 | 365 | 560 | 220 | 455 |
150 | 330 | 420 | 585 | 230 | 475 |
200 | 385 | 450 | 675 | 255 | 530 |
250 | 480 | 470 | 730 | 300 | 523 |
300 | 540 | 490 | 760 | 340 | 700 |
350 | 600 | 526 | 840 | 415 | 840 |
400 | 690 | 570 | 910 | 430 | 880 |
450 | 730 | 570 | 910 | 430 | 880 |
500 | 780 | 750 | 1110 | 410 | 780 |
600 | 860 | 860 | 1286 | 456 | 888 |
