产品概述
800X压差平衡阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过专门设计的导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀的进出口压差在设定值上。
其工作原理：当主阀进出口间压差变化时，接管A与接管B间压差发生变化，此压差通过接管作用于导阀膜片两侧，改变导阀的开度。压差大时导阀开度大，控制室通过C管的下泄水量增大，主阀控制室压压力下降，主阀开度增大，主阀进出口间压差变小。反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在设定值上。设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。本产品利用水力自力控制，不需要其它装置和能源，保养简便。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

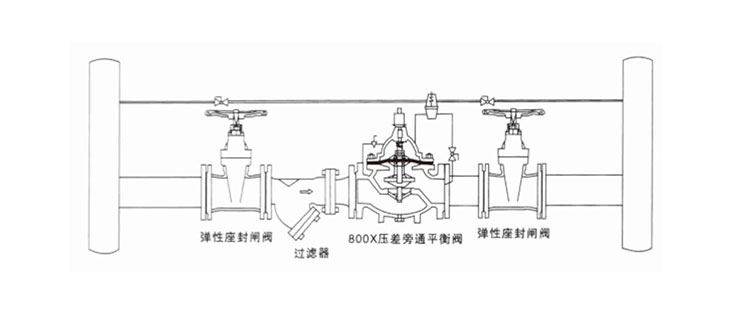

安装示意图

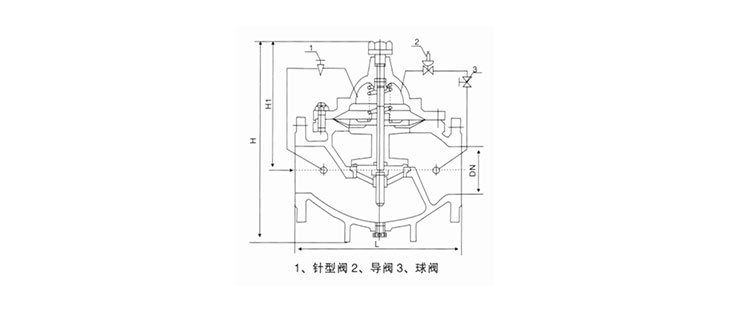

主要连接外形尺寸
| 公称通径 DN(mm) | L | H | D1 | D2 | Z-φd | |||
| 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | |||
| 50 | 200 | 160 | 165 | 165 | 125 | 125 | 4-19 | 4-19 |
| 65 | 220 | 180 | 185 | 185 | 145 | 145 | 4-19 | 4-19 |
| 80 | 240 | 200 | 200 | 200 | 160 | 160 | 8-19 | 8-19 |
| 100 | 265 | 270 | 220 | 220 | 180 | 180 | 8-19 | 8-19 |
| 125 | 290 | 310 | 250 | 250 | 210 | 210 | 8-19 | 8-19 |
| 150 | 330 | 320 | 285 | 285 | 240 | 240 | 8-23 | 8-23 |
| 200 | 385 | 370 | 340 | 340 | 295 | 295 | 8-23 | 12-23 |
| 250 | 480 | 430 | 405 | 405 | 350 | 355 | 12-23 | 12-28 |
| 300 | 540 | 480 | 460 | 460 | 400 | 410 | 12-23 | 12-28 |
| 350 | 600 | 625 | 520 | 520 | 460 | 470 | 16-28 | 16-28 |
| 400 | 690 | 580 | 580 | 580 | 515 | 525 | 16-28 | 16-31 |
| 450 | 730 | 635 | 640 | 640 | 565 | 585 | 20-28 | 20-31 |
| 500 | 780 | 690 | 715 | 715 | 620 | 650 | 20-28 | 20-34 |
| 600 | 860 | 830 | 810 | 840 | 725 | 770 | 20-31 | 20-37 |
