技术要求
1、设计与制造按GB12237-89的规定。
2、法兰连接尺寸按JB78的规定。
3、试验与检验按GB/T13927的规定。
4、装配：
(1)将各零件的配合部位清理干净，不可有砂粒等杂物。
(2) 装入零件(1)、(2)、(3)、(4)后，用M10内六角螺钉紧固时需根据配合状况进行调整。但不得损伤密封部件(四氟密封圈、球体)。装配结束后，应保证密封，且球体转动轻松。
5、测压：将压力平稳升至1.0MPa，120秒钟后应无渗漏及其他异常现象，其它性能测试见下表。
6、试压完成后，阀门不应有衬里脱落、破损等现象。
性能规范
| 公称压力 | 0.6MPa |
| 强度试验压力 | 0.9MPa |
| 密封试验压力 | 0.66MPa |
| 最高工作压力 | 0.6MPa |
| 最高使用温度 | ≤150℃ |
| 介质 | 酸、碱、盐及各种有机溶剂(溶融碱金属及元素氟除外) |

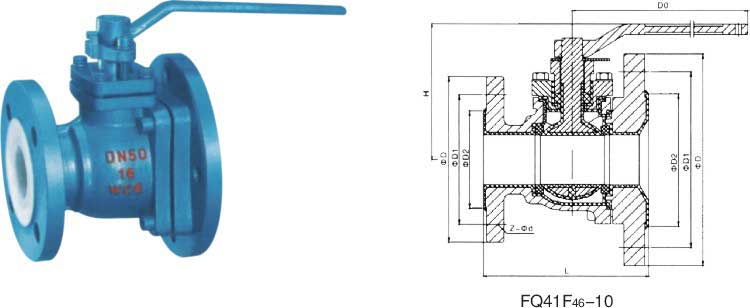

| 序号 | 名称 | 数量 | 备注 |
| 1 | 阀体 | 1 | 铸钢 Cast steel+F46 |
| 2 | 端盖 | 1 | 铸钢 Cast steel+F46 |
| 3 | 球阀板 | 1 | 铸钢 Cast steel+F46 |
| 4 | 四氟圈 | 2 | PTFE |
| 5 | 填料函 | 1 | 铸钢 Cast steel+F46 |
| 6 | 压子 | 1 | 铸钢 Cast steel+F46 |
| 7 | 手柄定位板 | 1 | 碳钢 Carbon steel |
| 8 | 手柄 | 1 | 碳钢 Carbon steel |
