排泥阀当前位置:首页产品中心
JM744X、JM644X液压、气动角式快开排泥阀



  • 产品参数

产品概述

JM744X液压、气动JM644X膜片式快开排泥阀采用双腔隔膜传动机构替代活塞式机构,无运动磨损,寿命长。膜片内部采用折叠形复合材料,大大提高了膜片的伸长率,延长了膜片的使用寿命,在阀门启闭过程中,不容易被拉断,而且能承受更高的压力。采用电动二位四通换向阀或手动二位四通换向阀集中控制,操作方便,阀门启闭灵活。此阀主要安装在沉淀池的底部壁外,用

以排除池底的泥沙污物。

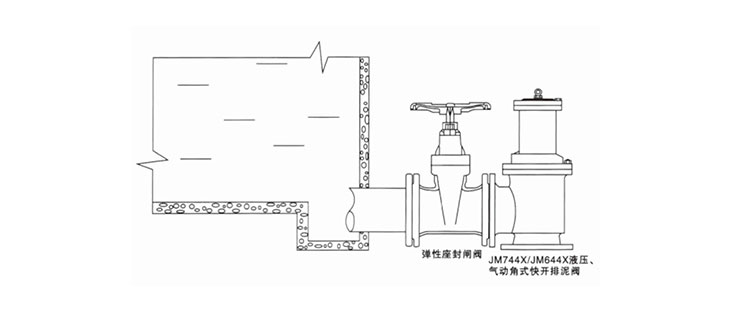

安装示意图


主要技术参数


公称压力(MPa)0.6-1.0Mpa
公称通径(DN)80-400mm
最低驱动压力0.15Mpa
适用介质水、污水
适用温度0-80℃
法兰标准GB/T17241.6   GB/T9113
试验标准GB/T 13927   API 598



主要零部件材料

零件名称材料
阀体、阀盖铸铁、球铁、碳钢
膜片压板、阀盖球铁、青铜
阀杆不锈钢
膜片尼龙强化橡胶

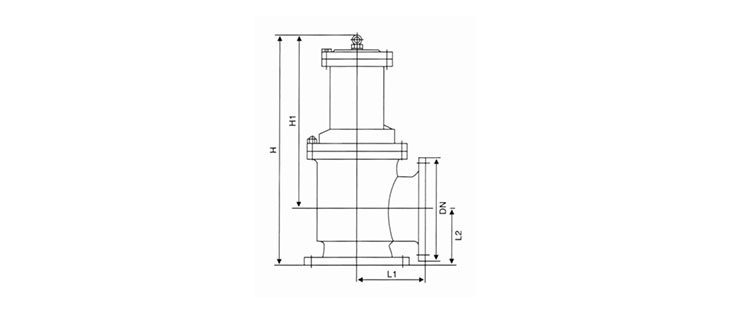

主要连接外形尺寸

公称通径DN( mm)LL1H
100160120370
150190150440
200225190530
250260220615
300280260785
350315300880
400340340970
