立式止回阀

一、产品特点

①立式止回阀又称立式单向阀或立式逆止阀，启闭件随着介质流动方向的改变做垂直启闭，升降止回阀的作为主要是用于阻止介质的倒流。

②立式止回阀属于自动阀类，只允许垂直管道安装使用。

③结构紧凑，成本低，但介质流阻较大，不适用于高流速的管道。

④主体材料、内件材料、垫片、紧固件的材料可根据用户要求或实际工况条件合理组合

⑤主要用于石油、化工、制药、化肥、电力等管路上。

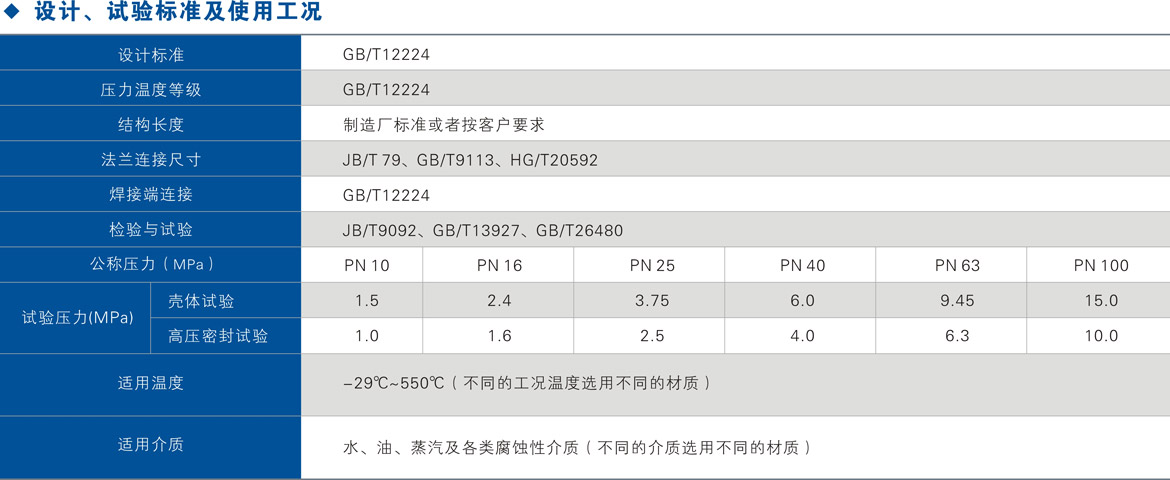

二、应用规范

①铸钢立式止回阀设计制造按照GB/T12235、GB/T12224

②锻钢立式止回阀设计制造按照:JB/T 7746

③检验和试验按照GB/T 13927、GB/T26480

④法兰连接按照GB/T79、HG/T20592、GB/T9113

⑤对焊端: GB/T12224

⑥承插焊端: JB/T 7746

⑦结构长度: GB/T12221

⑧温压等级: GB/T12224

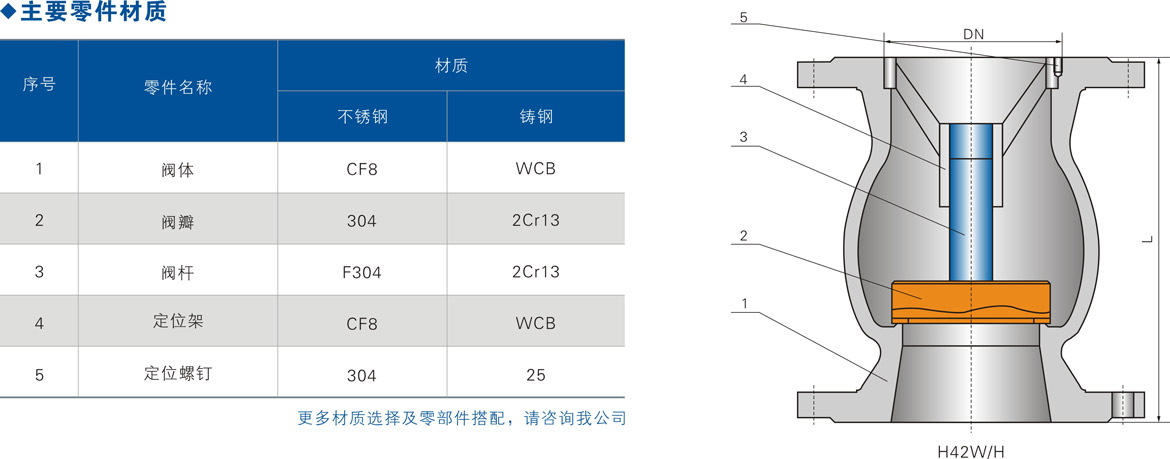

三、结构特点

①阀体结构形式：阀体采用一体式设计。

②启闭件（阀瓣）设计：阀瓣设计为升降式，具有足够的强度和刚度,阀瓣密封面可根据用户要求堆焊金材料或镶嵌非金属材料。

③操作形式：止回阀根据介质流动情况自动开启或关闭。

④吊环设计：大口径的止回阀设计有吊环,方便起吊。
