国标旋启式止回阀

一、产品特点

①旋启式止回阀又称旋启式单向阀或旋启式逆止阀，启闭件靠介质流动和重力自行开启或关闭，其作用是防止管路中的介质倒流。

②旋启式止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许水平安装。

③适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。

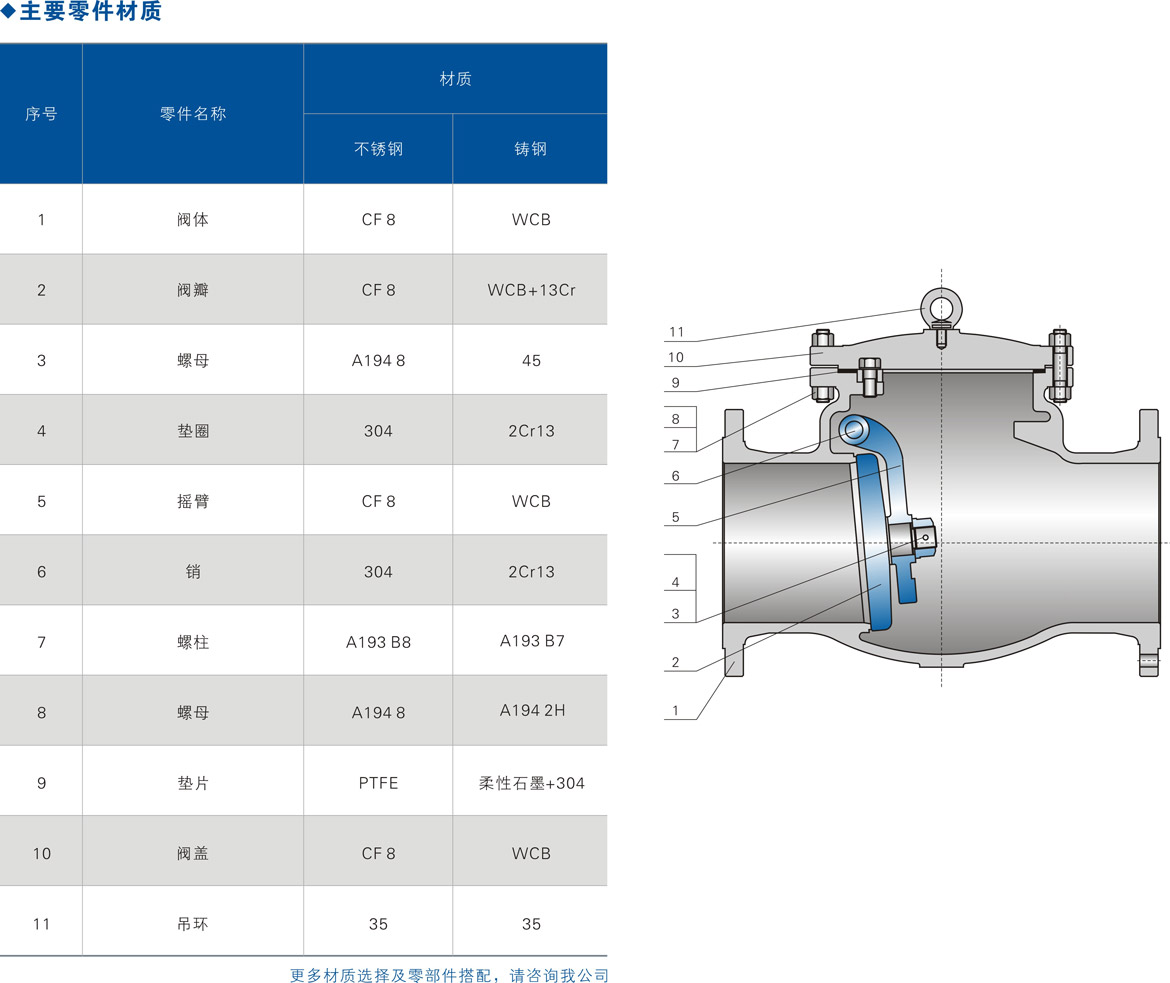

④主体材料、内件材料、垫片、紧固件的材料可根据用户要求或实际工况条件合理组合

⑤主要用于石油、化工、制药、化肥、电力等管路上。

二、应用规范

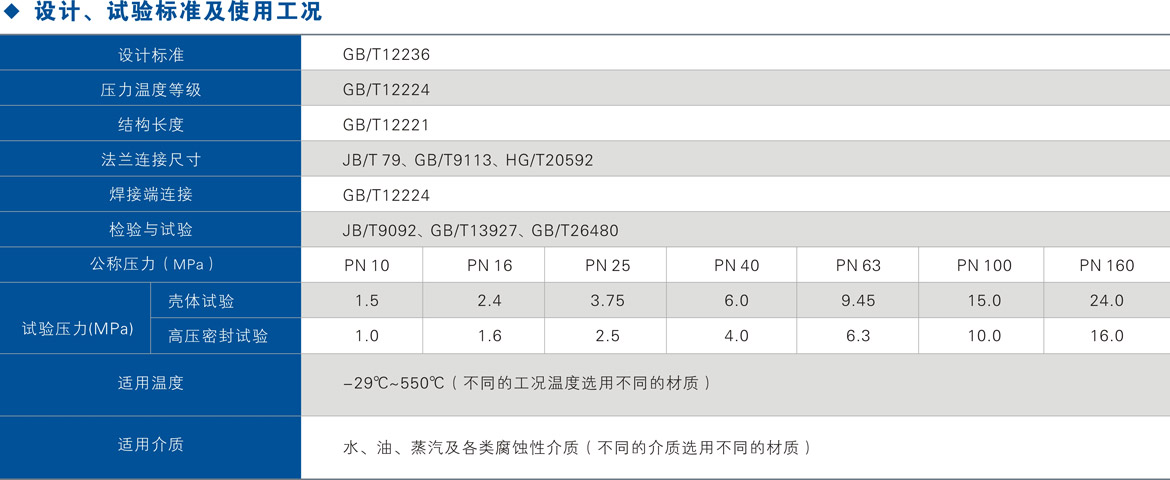

①铸钢旋启式止回阀设计制造按照GB/T12236、GB/T12224

②锻钢旋启式止回阀设计制造按照:JB/T 7746

③检验和试验按照GB/T 13927、GB/T26480

④法兰连接按照GB/T79、HG/T20592、GB/T9113

⑤对焊端: GB/T12224

⑥承插焊端: JB/T 7746

⑦结构长度: GB/T12221

⑧温压等级: GB/T12224

三、结构特点

①阀体和阀盖连接形式：PN10~ PN100采用栓接阀盖;PN160及以上采用自压密封式阀盖。

②启闭件（阀瓣）设计：阀瓣设计为旋启式，具有足够的强度和刚度,阀瓣密封面可根据用户要求堆焊金材料或镶嵌非金属材料。

③阀盖中道垫片形式：PN10~PN40止回阀采用不锈钢石墨复合垫片;PN63~PN100止回阀采用不锈钢石墨缠绕垫片; PN160自密封止回阀采用自压密封金属环。

④操作形式：止回阀根据介质流动情况自动开启或关闭。

⑤摇杆设计：摇杆具有足够的强度,关闭时有足够的自由度以利于阀瓣关闭，并设有限位装置，防止打开位置过高而无法关闭。

⑥吊环设计：大口径的止回阀设计有吊环,方便起吊。
